Ventiljustering Dax type

Her ses motoren fra en "Dax" type.

Motoren drejes modsat urets retning indtil T mærket ses gennem hullet.

De små hakker i gevindet skal stå ud for stregen ved siden af T mærket.

T mærket skal kunne ses ved kompressionstakten. Jeg ved så ikke om det er meningen man skal mærke sig frem til kompressionstakten som er der hvor der er mest modstand når man drejer.
Men ellers tror jeg nok man kan kontroller det ved at der er et O mærket på knastakseltandhjulet som skal stå ud for hakket yderst på topstykket.

Da svinghjulet sidder på venstre side af motoren vil mærkerne stå i modsat rækkefølge i forhold til motorer hvor svinghjulet sidder på højre side af motoren.

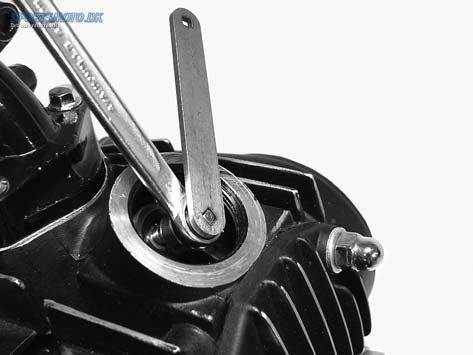

Her kan man kontrollere og justere ventilerne.

Indsugning 0,05

Udstødning 0,08
